Стереотюнер FM

KE309 420 руб.

Стереотюнер FM

Описание
Характеристики
Монтажная схема
Принципиальная схема
Порядок включения
Версия для печати
Дополнительный элемент

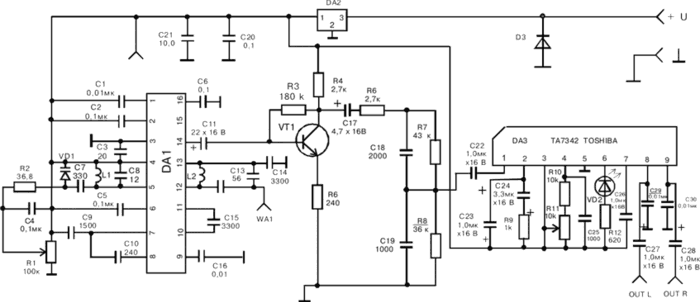

Принципиальная схема

ke309 принципиалка
DA1 — K174XA34; DA2 — 78L05; DA3-ТА7342; VT1 -KT315; VD1 — KB109; VD2 — АЛ307КМ,ЛМ.
DA2 — стабилизатор напряжения.
VD2 — индикатор стереорежима.
Микросхема К174ХА34 имеет блок бесшумной настройки (БШН), который можно отключить подключением резистора 10 кОм параллельно С2. Регулировкой R11 можно установить на слух эффект стереозвучания, при этом должен загореться индикатор VD2 (индикатор стереорежима).
