KE703

460 руб.

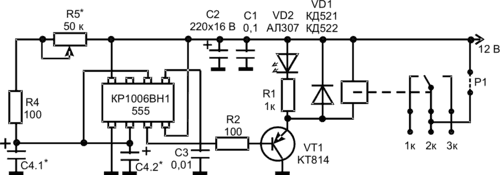

Таймер предназначен для включения (отключения) через заданный промежуток времени электронных исполнительных устройств (освещение, обогрев, аппаратура фотолабораторий и т.д.)

Напряжение питания............. 12 B ±10%
Ток потребления в режиме покоя..6 мА
в режиме срабатывания..40 мА

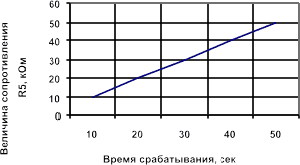

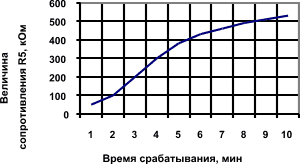

Ток коммутации при 12 В ....... до 10 А Время срабатывания регулируется сопротивлением R5 и при величине 50 кОм составляет ~50 секунд. Для увеличения времени срабатывания до 10 мин величину R5 необходимо увеличить до 500 кОм. Время срабатывания можно также увеличить за счет увеличения емкости конденсатора С4.1 (С4.2), однако при этом растет погрешность установки интервала. Зависимость времени срабатывания от величины R5 приводится на графиках.

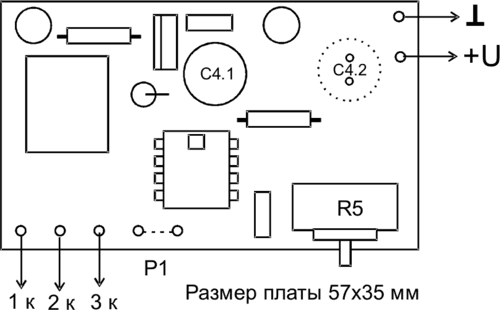

При наличии перемычки Р1 коммутируется напряжение питания. При коммутации другого источника питания, отличного от питания схемы, перемычку Р1 необходимо разорвать, а напряжение подать на 2к.
