Бегущий огонек

KE705 430 руб.

Бегущий огонек

Описание

Электронное устройство "бегущий огонек" позволяет получить эффект перемещения огонька одного из 16-ти светодиодов. Скорость перемещения. регулируется. В зависимости от размещения светодиодов можно получить различные световые эффекты, что позволяет создавать на базе этой конструкции разнообразные эффекты: указатели направления (например, движения автомобиля), световые рулетки, елочные гирлянды




Характеристики

Напряжение питания (однополярное) 5 B ±10%
Ток потребления одного сегмента .. более) 10 мА
Общий ток потребления ...более) 60 мА




Монтажная схема

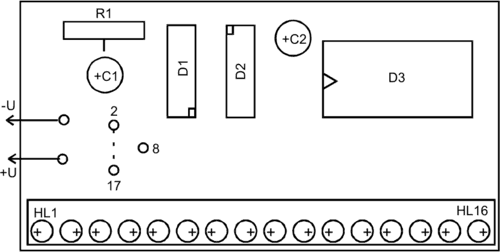

ke705 монтажка




Принципиальная схема

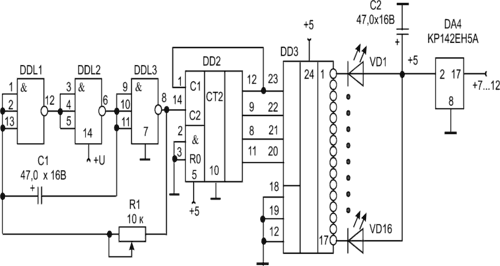

ke705 принципиалка




Порядок включения

На плате предусмотрено место для установки микросхемы стабилизатора напряжения К142ЕН5А,В. В этом случае удаляют перемычку между отверстиями 17 и 12 и устанавливают микросхему стабилизатора. Напряжение питания конструкции при этом можно повысить до 15 В.
Нагрузочная способность каждого выхода дешифратора D3 не должна превышать 10 мА, что позволяет подключать по 2 светодиода.
