Усилитель 1,2 Вт

KE621 290 руб.

Усилитель 1,2 Вт

Описание
Характеристики
Монтажная схема

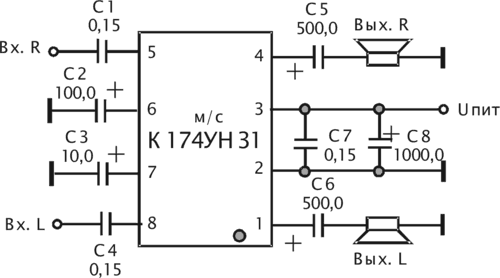

Принципиальная схема
Порядок включения
Версия для печати
Дополнительный элемент

Порядок включения

Подключение должно производиться согласно монтажной схеме в следующем порядке: Подключите источник сигнала ко входу и нагрузку, которой может служить любая динамическая головка с R ~8 Ом. Подключите источник питания. Будьте внимательны при подключении питания. Ошибка при подключении питания (переполюсовка) ведет к выводу м/с из строя. В этом случае замена изделия производится после экспертизы, проводимой в присутствии покупателя. При необходимости данную конструкцию можно преобразовать в двухканальный УЗЧ (КЕ622) с выходной мощностью 2х0,5 Вт:
ke621 тоже какая-то схема
